制品外觀要求：1）產品的厚度均勻偏差小   2）片材平直度≤2cm/20m；平整度≤0.5cm/20m    3)收卷長度范圍：收卷直徑1000mm

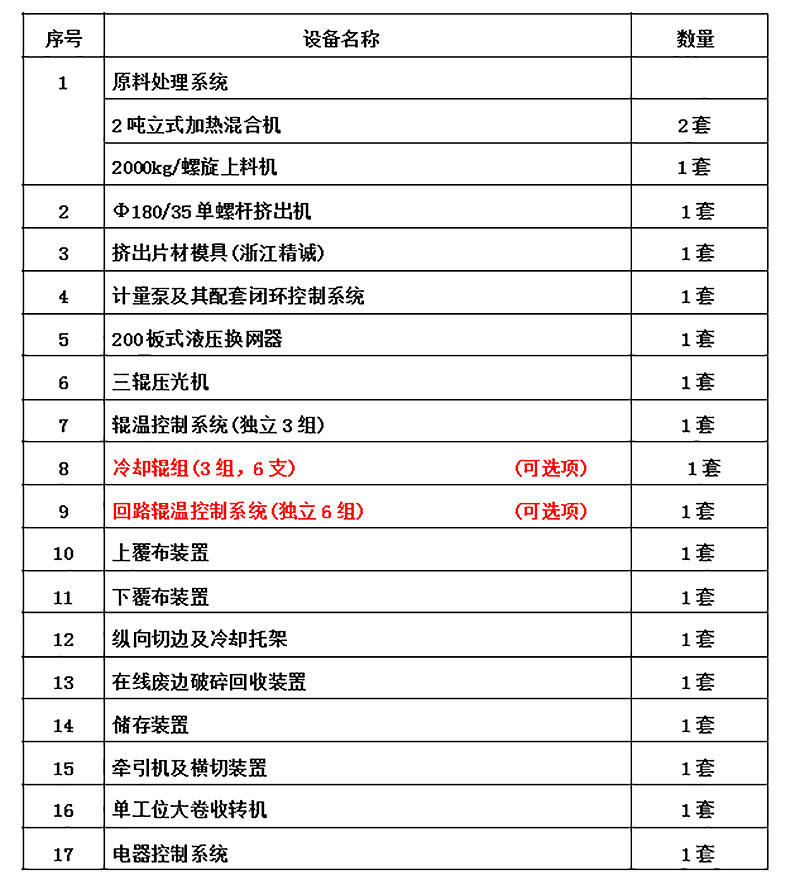

三、設備部分具體配置描述

1、 原料處理系統：

配1 SJ180／35擠出機

1） 2噸立式混合機   2臺

   箱體：不銹鋼304制作

   容積：2噸

   攪拌形式：立式螺旋提升，混合攪拌,帶加熱功能。

2） 真空上料機      1臺

   輸送量：1200Kg/h

2、Φ180/35單螺桿擠出機

   Φ180/35單螺桿擠出機參數 ： （產量1200公斤/小時）

   2.1  螺桿直徑：                     180

   2.2  長徑比：                 35:1

   2.3  螺桿材質、機筒材質：       38CrMoAla

   2.4  氮化處理后氮化深度：       0.5-0.7mm

   2.5  螺桿硬度：               ≥HV740

   2.6  機筒硬度：               ≥HV940

   2.7  加熱功率：               17.5kw※5區+11kw

   2.8  機筒冷卻方式：           8區風冷卻

   2.9  驅動主電機：             400KW（直流電機）

   2.10 變頻器品牌

   2.11 減速箱：                 杭州蕭山曙光

  2.12 傳動方式：               聯軸器（直聯）

   2.13西門子控制系統，人機交互界面，12寸電腦屏，模塊化溫控，溶壓控制，過載，c壓自動保護

3、模頭技術參數

適用原料：HDPE、TPO、EVA

配使用擠出機型號：擠出機180 ，生產線速：3m/min

配使用擠出機產量：1500KG/每小時

模唇有效寬度：4300mm

寬度調節方式：厚度調節范圍mm

制品寬度： 4000mm

制品厚度：   0.5-2mm

模唇調節方式：上模唇推式彈性微調，下模唇可預調節。

流道形式：　　衣架式

阻流棒：　　　無

分區：　　　　模體（20）區　　　　           模唇（  /   ）區

　　　　　　　側板（各1）區　　　　　　　　　聯接器（　/  ）區

　　　　　　　電壓：（220V）50Hz

每區功率：　　5KW以?xún)?nèi)

接線方式：     接線槽封閉接線　　德國接插件

模頭材料：　  1.2311A鋼材

加熱元件：　　不銹鋼加熱棒　　　

緊固件（螺絲）：12.9高強度

拋光精度：　　模唇流面拋光精度0.015－0.02（um），其它流面拋光精度0.04－0.05um）。

電鍍：　　　　模頭流面鍍硬鉻處理，厚度0.03－0.04mm，硬度60－65Rockwellc，外表面鍍鉻層厚度0.01－0.02mm。

安裝方式：　　平擠出或下擠出或 45°斜擠出安裝（供選擇）

進料方式：　　中央圓方口進料

4、熔體計量齒輪泵（泵體）技術參數

適用原料：HDPE、TPO、EVA

產量：1200-1500KG/H

型號：GD-E110

轉速：(10－90)轉可調/分鐘

排量：716CC

正常使用產量：(291.7－2624.9)公斤/小時

泵體材料：鉻鎳合金鋼、 鎳基合金鋼

電壓：（380V）50Hz/三相

加熱功率：10KW

驅動功率：30~45KW

粘度：z大30.000Pas

z大出口端壓力：320bar

進料端壓力：z高120bar

z大壓差：200bar

加熱元件：　不銹鋼加熱棒

接線方式：專用接線盒封閉接線　

緊固元件（螺絲）：　 12.9高強度

計量泵傳動部分：

1.37KW變頻電機

2.1:31.5減速箱(臥式)

萬向軸（中心高1200mm）

控制系統部分：

1.壓力傳感器：1.泵前熔體壓力傳感器

2.泵后熔體壓力傳感器，泵前壓力閉環控制系統

3.網前溶體壓力傳感器

5、200型液壓快速過濾器技術參數

適用擠出機型號、數量：配φ180高速單螺桿擠出機使用，產量1200kg/h以下

換網器規格型號：雙工位板式換網器

輪廓尺寸：　　　L1(165mm),L2（1000mm），L3（270mm）

換網器重量：　　490kg

過濾網板直徑：　Φ200mm

過濾有效面積：　2×200CM2

適用材料：         HDPE、TPO、EVA

工藝溫度：　　　℃

承受熔體壓力：　z高壓力35 Mpa，建議正常使用≤30Mpa以下

過濾網板：　　　換板過程自動排氣<連續換網>

材料：　　　　　38CrMoAl

加熱方式：　　　不銹鋼加熱棒

電壓：　　　?。?/span> 220V ）50Hz/單相

加熱功率：　　　10.8KW（分一區加熱，共6根加熱管，每支功率1800W）

熱電偶孔規格：　根據客戶定做，未做說明時螺紋規格M12×1.5，熱電偶或鉑電阻由供方提供。

適用產量：　　　( 300—700 )KG以下/每小時。

雙閥液壓站系統：由電機、油泵、壓力繼電器、換向閥、調壓閥等組成。

液壓站油管長度配置：共4支，3米或5米長由需方確定。

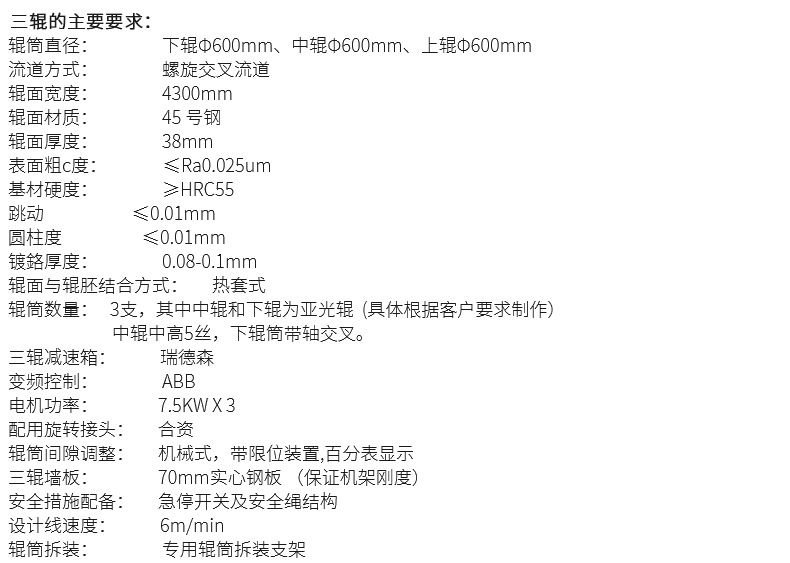

6、三輥壓光機

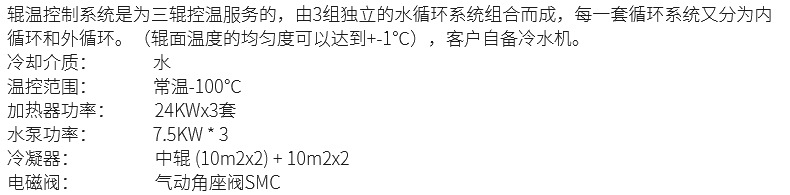

7、輥溫控制系統

8、冷卻輥組

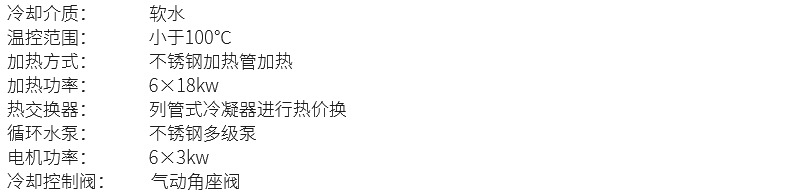

9、回路輥溫控制系統(6組)

10、上覆布裝置（面層）

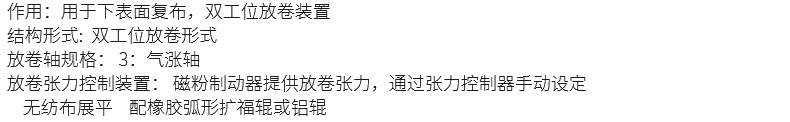

11、下覆布裝置（底層）

12、縱向切邊及冷卻托架

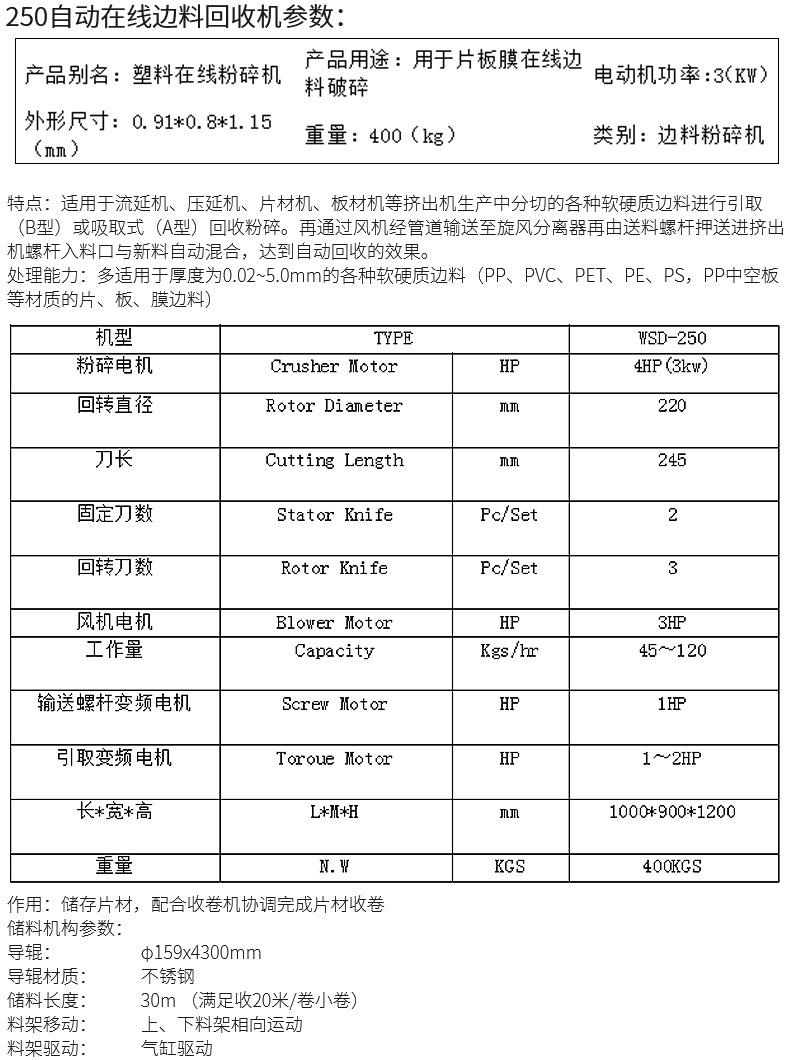

13、在線裁斷破碎回收裝置

14、儲存機構

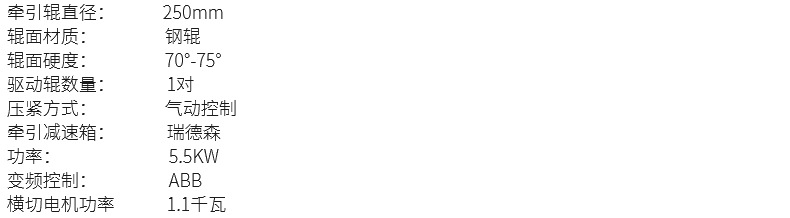

15、d一牽引機及橫切裝置
